BRZ 365 BIM-Viewer - Attribute/Properties der Bauteile
Voraussetzungen
- mindestens Profipaket - Lizenz
- Sie haben ein Projekt in Angebot, Vertrag und Rechnung angelegt
- Sie haben darin bereits eine IFC eingelesen
Vorgehensweise
Attribute Menü öffnen

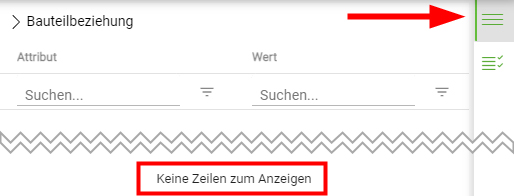

Rechts oben in der Benutzeroberfläche kann das Menü mit den Attributen/Properties geöffnet werden.
Sollten Sie im Viewer kein Bauteil angewählt haben, sieht der Inhalt so aus.

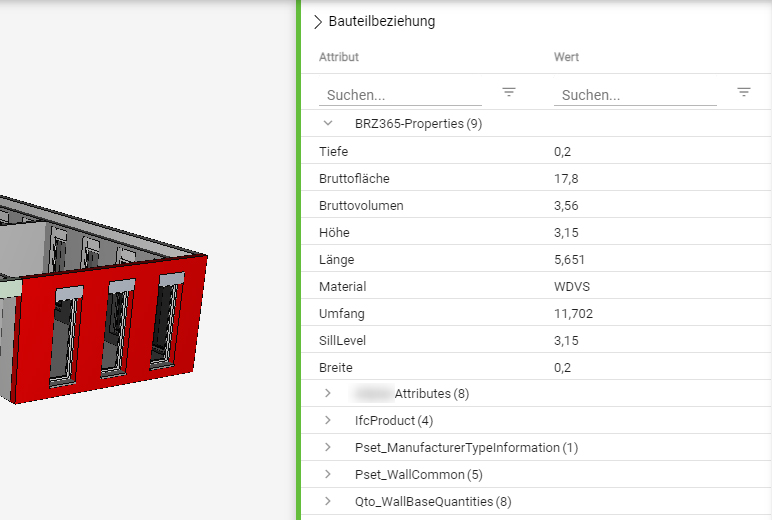

Sobald Sie im Viewer ein Bauteil anwählen erscheinen alle vorhandenen Eigenschaften zu diesem Bauteil.
Je nach Herkunfts-CAD und IFC-Export-Einstellung sind hier mehr oder weniger Eigenschaften gelistet.

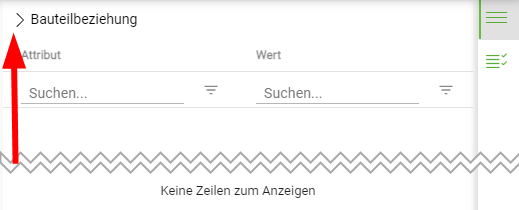

Diese können über die Pfeile > geöffnet und eingesehen werden.

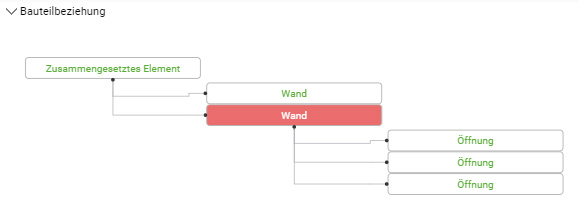

Hier werden alle Eltern/Kind Beziehungen des jeweils angewählten Bauteiles angezeigt.
⏩ Beispiel: In diesem Fall ist erkennbar, dass diese Wand gleichzeitig "Kind-" und "Elternelement" ist. Sie ist eine von zwei Schichten eines mehrschichtigen Bauteiles, die wiederum drei "Kinder"-Öffnungen beinhaltet.
