BRZ 365 BIM Pro - Bauteile mit dem Leistungsverzeichnis verknüpfen
Voraussetzungen
- Profipaket mit BIM Pro ADD-ON oder Premiumpaket
- Sie haben ein Projekt in Angebot, Vertrag und Rechnung angelegt
- In Angebot, Vertrag und Rechnung existiert ein LV im gleichen Projekt
- Im BIM Viewer ist bereits eine IFC eingelesen
- Umgang mit der Bauteiltabelle ist bekannt (Ausführliche Informationen finden Sie hier)
- Umgang mit dem LV-Baum ist bekannt (Ausführliche Informationen finden Sie hier)
Vorgehensweise
Schritt 1

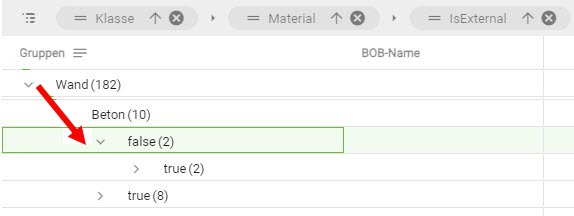

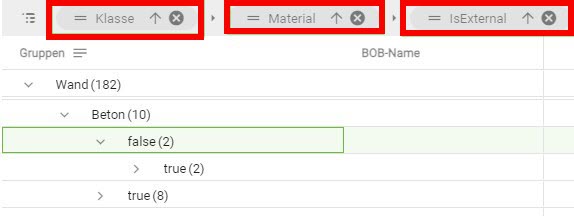

Zuerst gruppieren oder filtern Sie die gewünschten Bauteile nach, für Sie, sinnvollen Attributen.
⏩ Beispiel: Klasse, Material, isExternal,…
Schritt 2

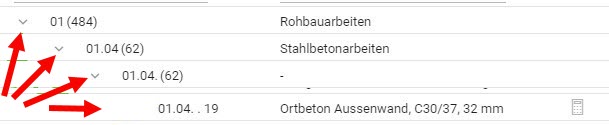

Im LV-Baum klicken Sie sich bis zur gewünschten Positionsebene.
Schritt 3

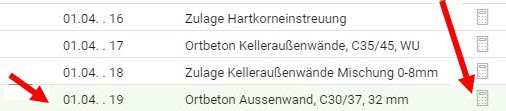

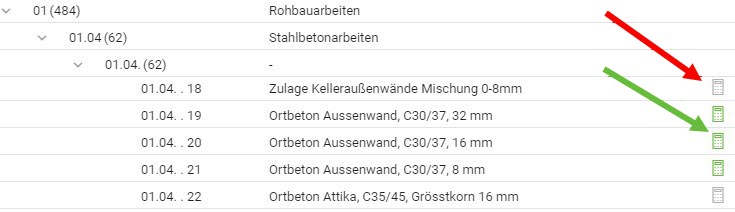

Sind Sie auf Positionsebene angelangt, erscheint hinter jeder Position ein graues Rechnersymbol.
Wenn Sie dieses anwählen, kommen Sie in die folgende Eingabemaske für die Mengenformel.
Schritt 4
Mit Klick auf das Rechnersymbol von Schritt 3 gelangen Sie in die Eingabemaske für die Mengenformel.

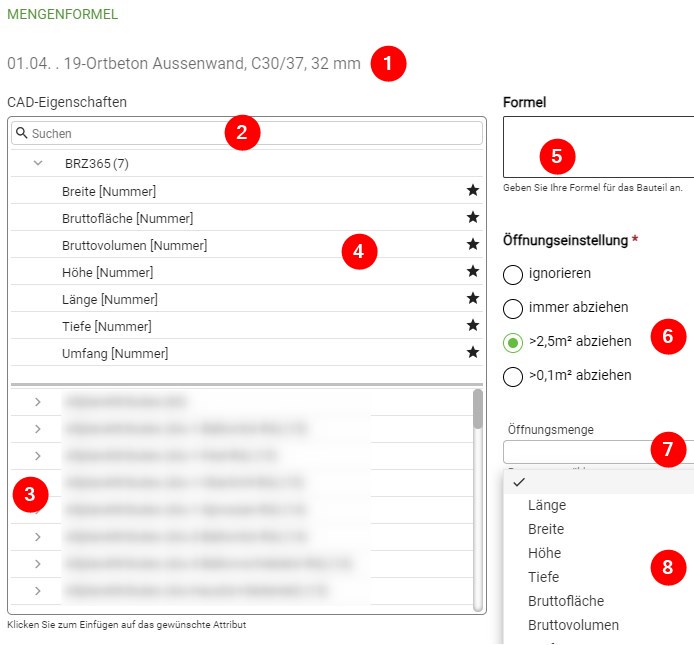

Unter 1 sehen Sie immer in welcher LV-Position Sie sich befinden.
Mit Klick in das Suchfeld 2 gelangen Sie in eine Volltextsuche, mit deren Hilfe Sie jedes, in der IFC vorhandene, Attribut/Property finden können.
⏩ Beispiel:

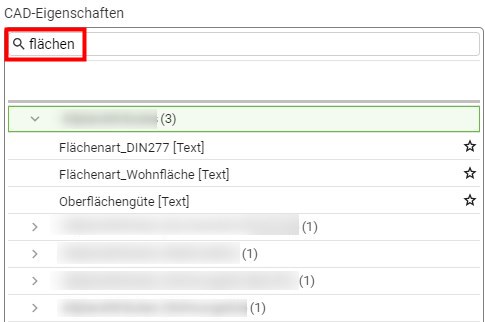

Das Ergebnis der Suche wird hier 3 und ggf. hier 4 angezeigt.
Alternativ können Sie unter 3 die Attribute auch manuell durchsuchen.

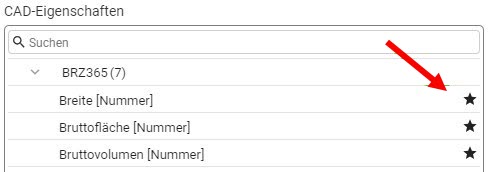

Mit anschalten des Sternes hinter dem Attribut, gelangt das Attribut mit Angabe der Attribute-Art in Ihre Favoriten 4

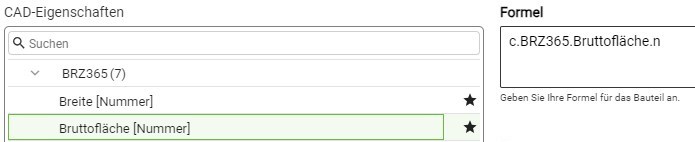

Um das Formelfeld 5 zu füllen, können Sie Attribute aus Ihren Favoriten 4 und/oder der Gesamtauswahl 3 mit einem Klick darauf auswählen.
Auch das Erstellen manueller Formeln oder die Eingabe fester Mengen ist möglich.
✅Tipp: Achten Sie darauf, dass das gewählte Attribut zu der im LV angegebenen Einheit passt.
Sollen für die zu errechnenden Mengen, Abzüge für Öffnungen berücksichtigt werden, müssen diese über die Öffnungseinstellung 6 freigeschalten werden. Die Öffnungsmenge kann nach klick in das Feld 7 aus der dann erscheinenden Auswahl 8 gewählt werden.
Ergebnis von Schritt 4

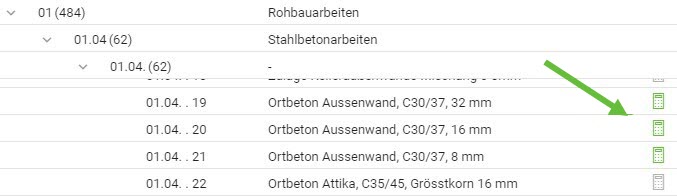

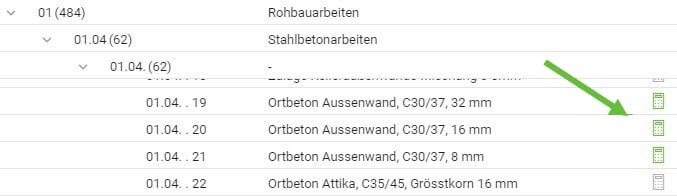

Sobald eine Formel in einer LV-Position hinterlegt ist, wird das Rechnersymbol grün.
Schritt 5
Um die gewünschte Bauteilgruppe nun mit dem LV zu verknüpfen, gehen Sie mit dem Mauszeiger auf die entsprechende Zeile, drücken die linke Maustaste und

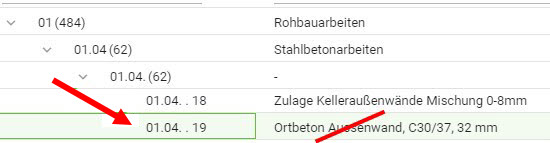

ziehen diese per drag & drop auf die beabsichtigte Positionsnummer.
Nicht auf den Positionstext.

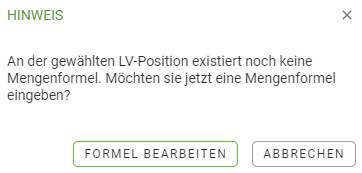

❌Achtung: Diese Meldung erscheint, wenn Sie versuchen Bauteile auf eine LV-Position zu ziehen, die keine Formel enthält. (Rechner ist noch grau statt grün.)
Über Formel bearbeiten gelangen Sie in die Eingabemaske von Schritt 4.
✅Tipp: Wenn Sie eine bestehende Formel ändern möchten, klicken Sie auf das grüne Rechnersymbol.
Wenn Sie dieses anwählen, gelangen Sie wieder in die Eingabemaske von Schritt 4.

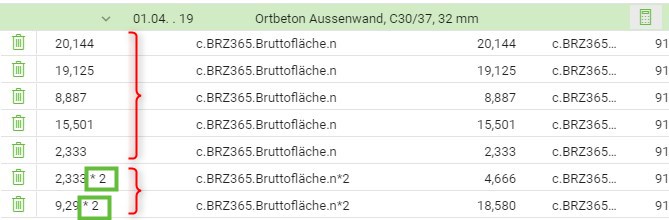

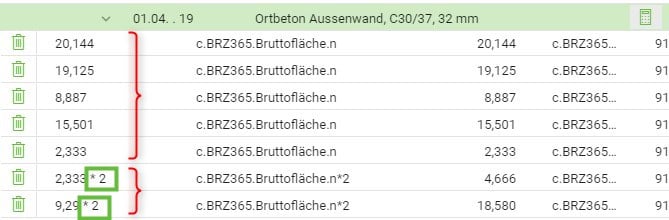

❌Achtung: Sollten bereits Bauteile mit der LV-Position verknüpft sein, ist die Eingabe einer anderen Formel, für weitere Bauteile nur möglich, wenn Sie zuvor die vorhandene LÖSCHEN.
Die verknüpften Bauteile behalten dabei ihre ursprüngliche Formel.
